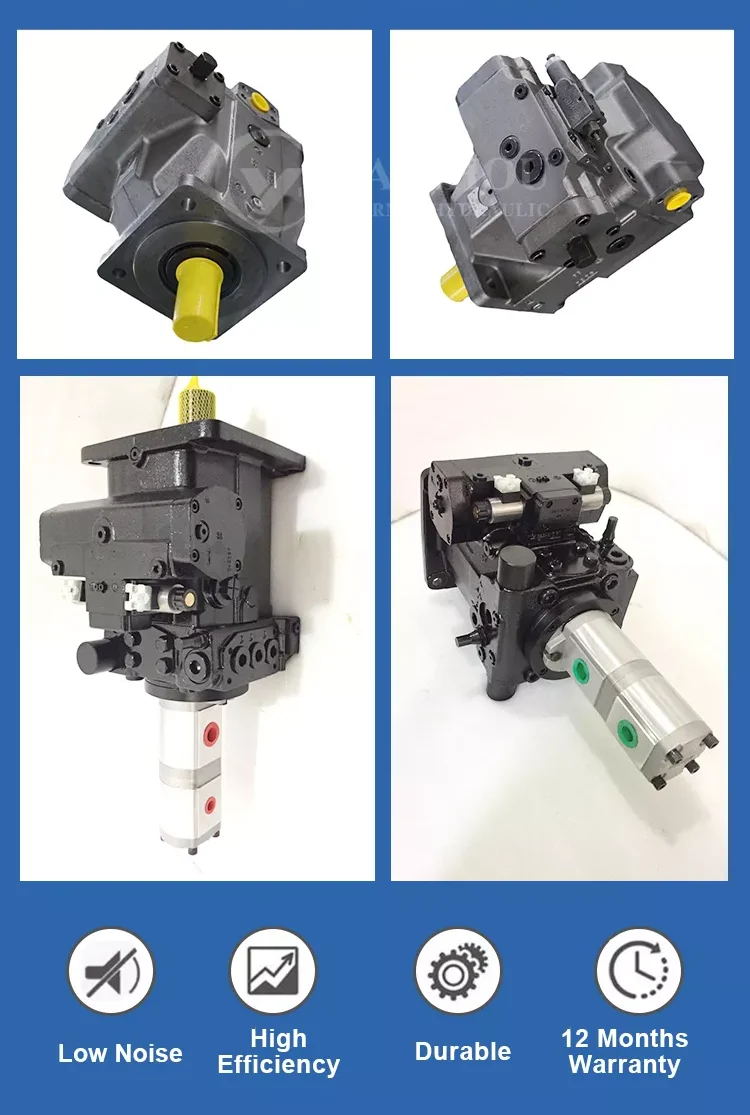

Вечный гидравлический поршневой насос A4VG A4VSG A4VTG с переменным рабочим объемом
насос рексрот A4VG A4VSG A4VTG — регулируемый аксиально-поршневой насос с наклонной шайбой для гидростатических приводов в замкнутом контуре.
– Расход пропорционален скорости привода и рабочему объему.
– Поток можно бесступенчато изменять, регулируя угол наклона шайбы.
– Направление потока плавно изменяется, когда автомат перекоса перемещается через нейтральное положение.
– Широкий спектр легко адаптируемых устройств управления с различными функциями управления и регулирования для всех важных областей применения.
– На стороне высокого давления установлены два предохранительных клапана для защиты гидростатической трансмиссии (насоса и двигателя) от перегрузки.
– Предохранительные клапаны высокого давления также выполняют функции бустерных клапанов.
– Встроенный подкачивающий насос действует как питательный насос и подача управляющего давления.
– Максимальное давление наддува ограничивается встроенным предохранительным клапаном низкого давления.
– В стандартной комплектации со встроенным устройством отключения по давлению
- Насос высокого давления для применения в закрытых контурах
- Размер 28 … 125
- Номинальное давление 400 бар
- Максимальное давление 450 бар
- Закрытая схема
- Метрическая версия

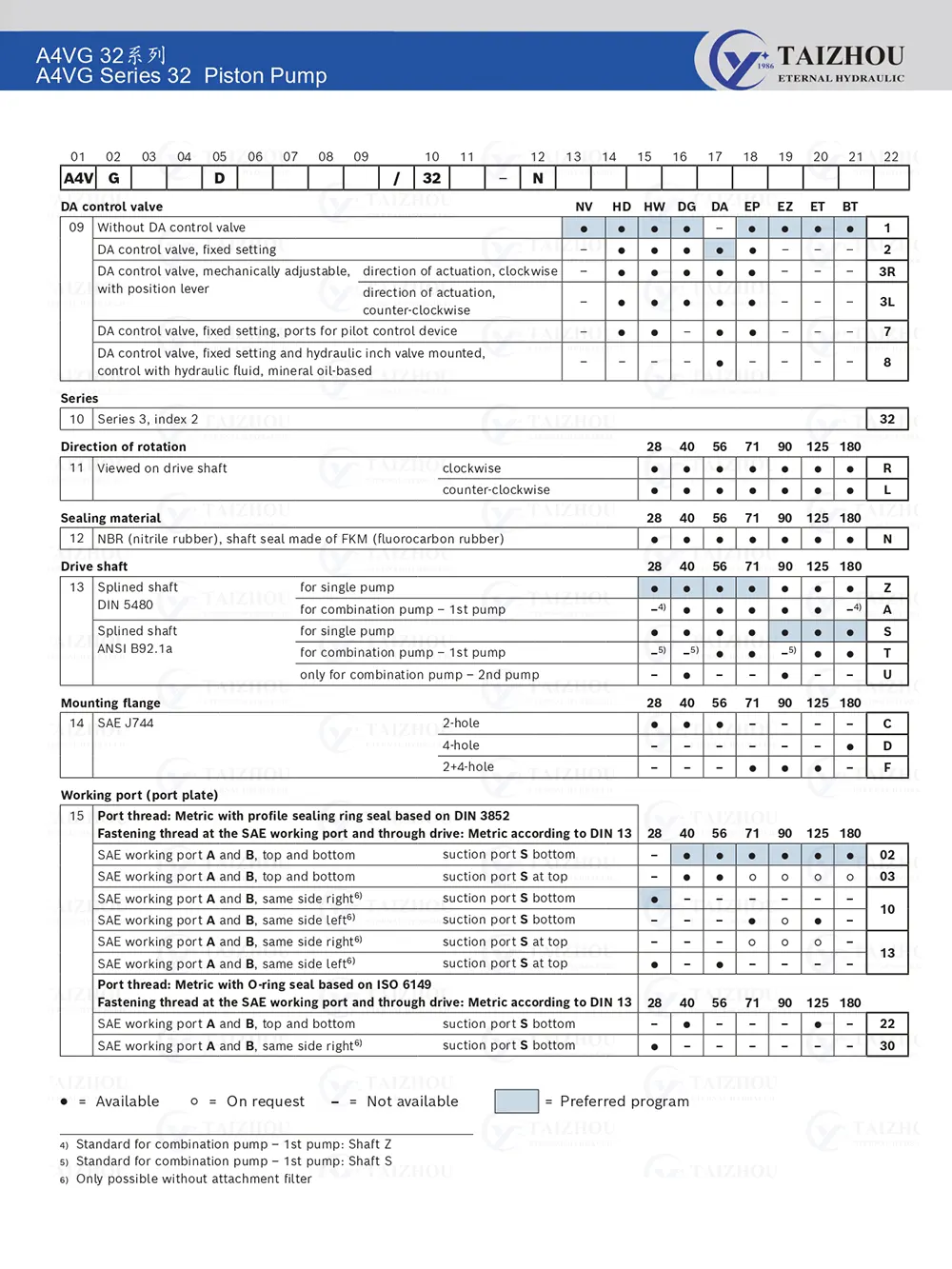

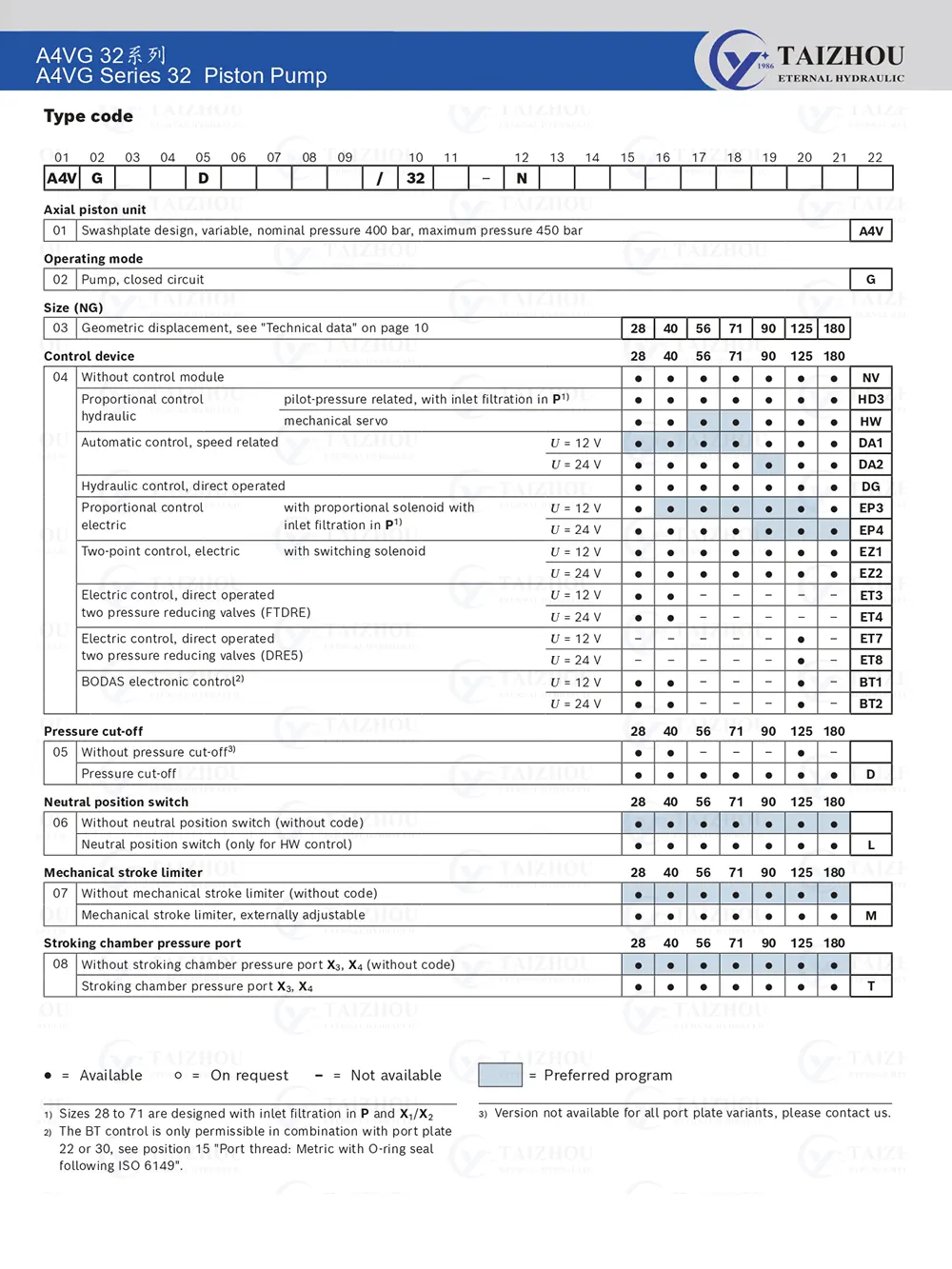

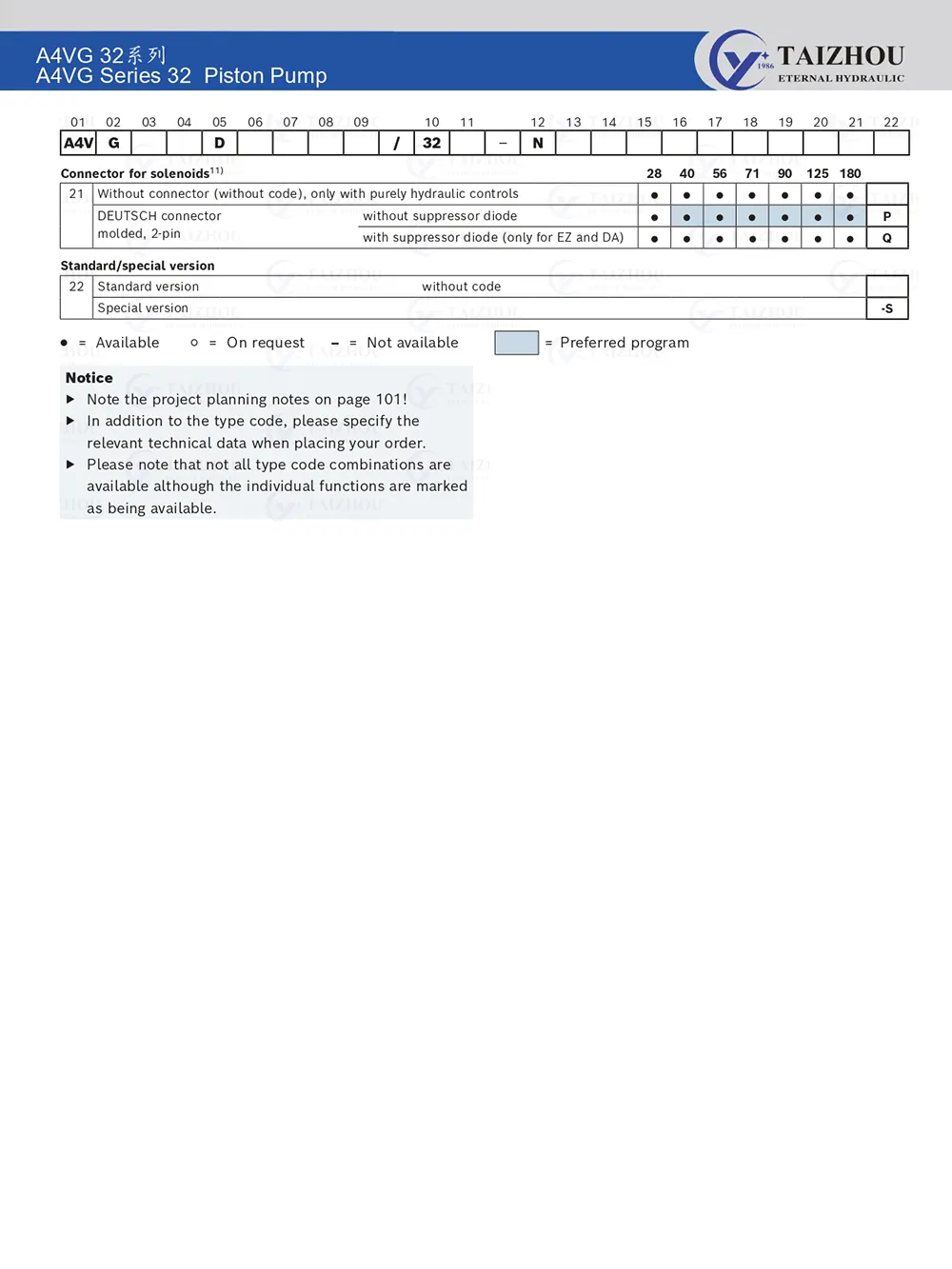

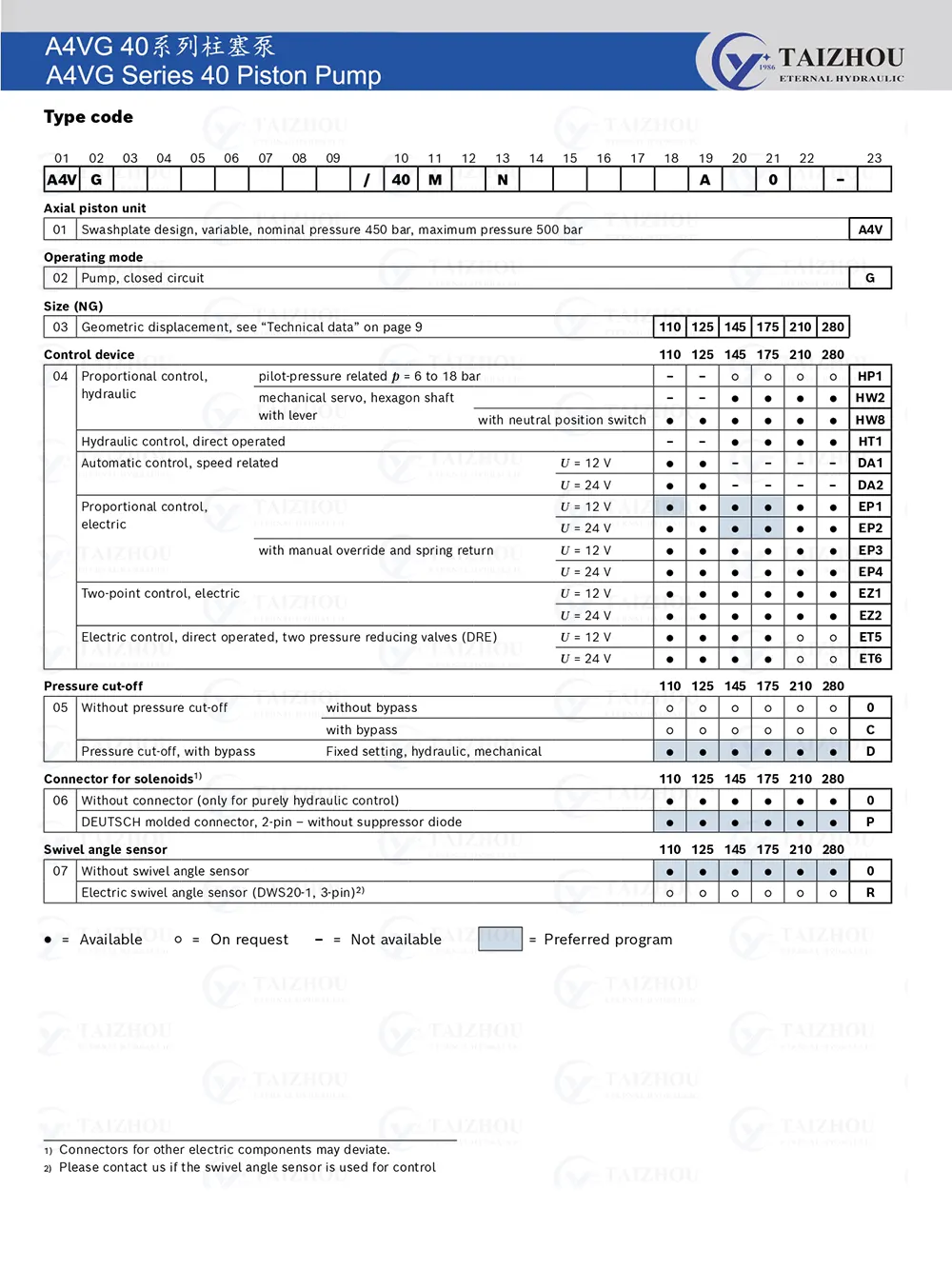

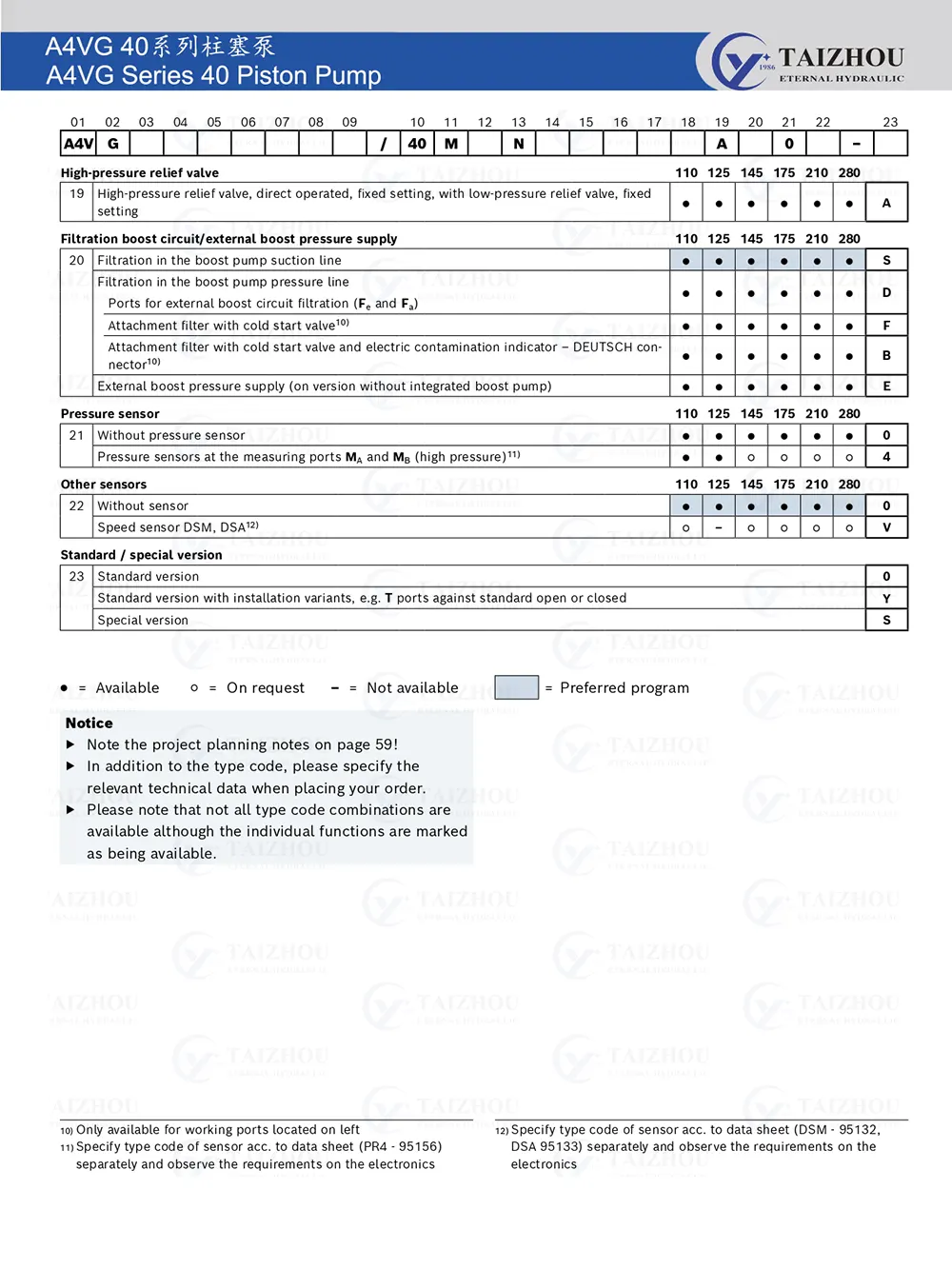

Код модели регулируемого насоса
→A4VG Серия 32 PDF
Похожий товар

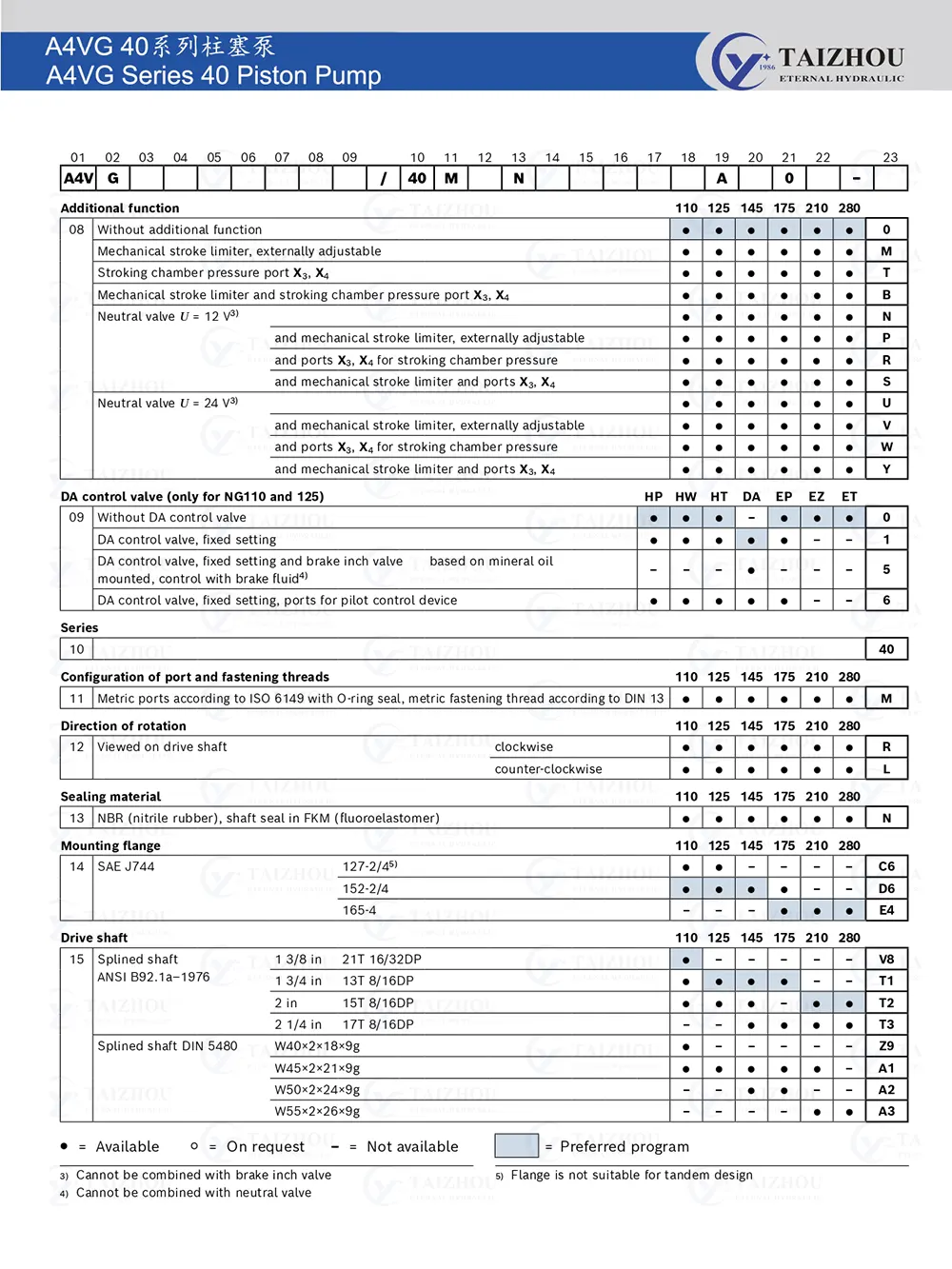

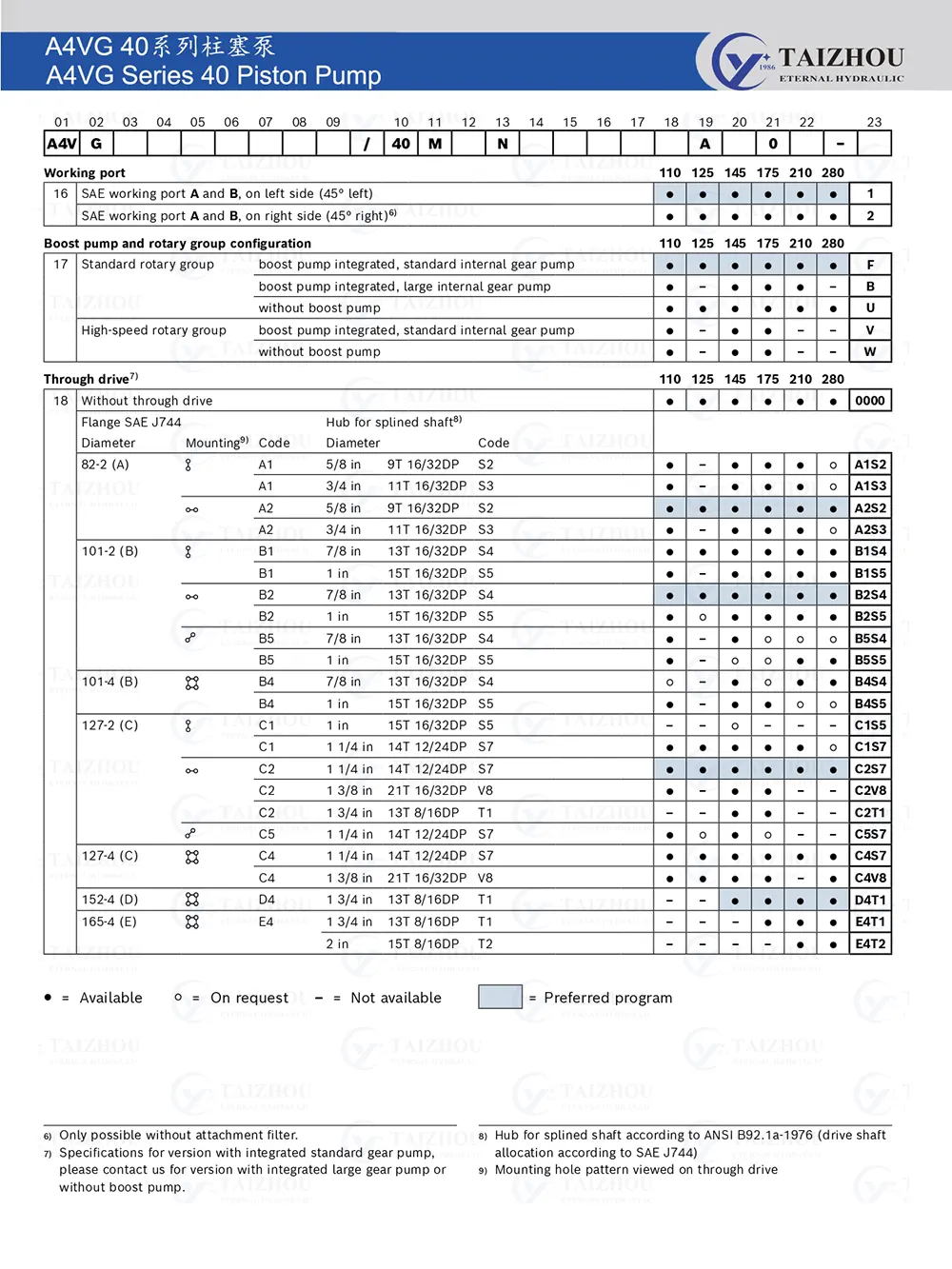

→A4VG Серия 40 PDF

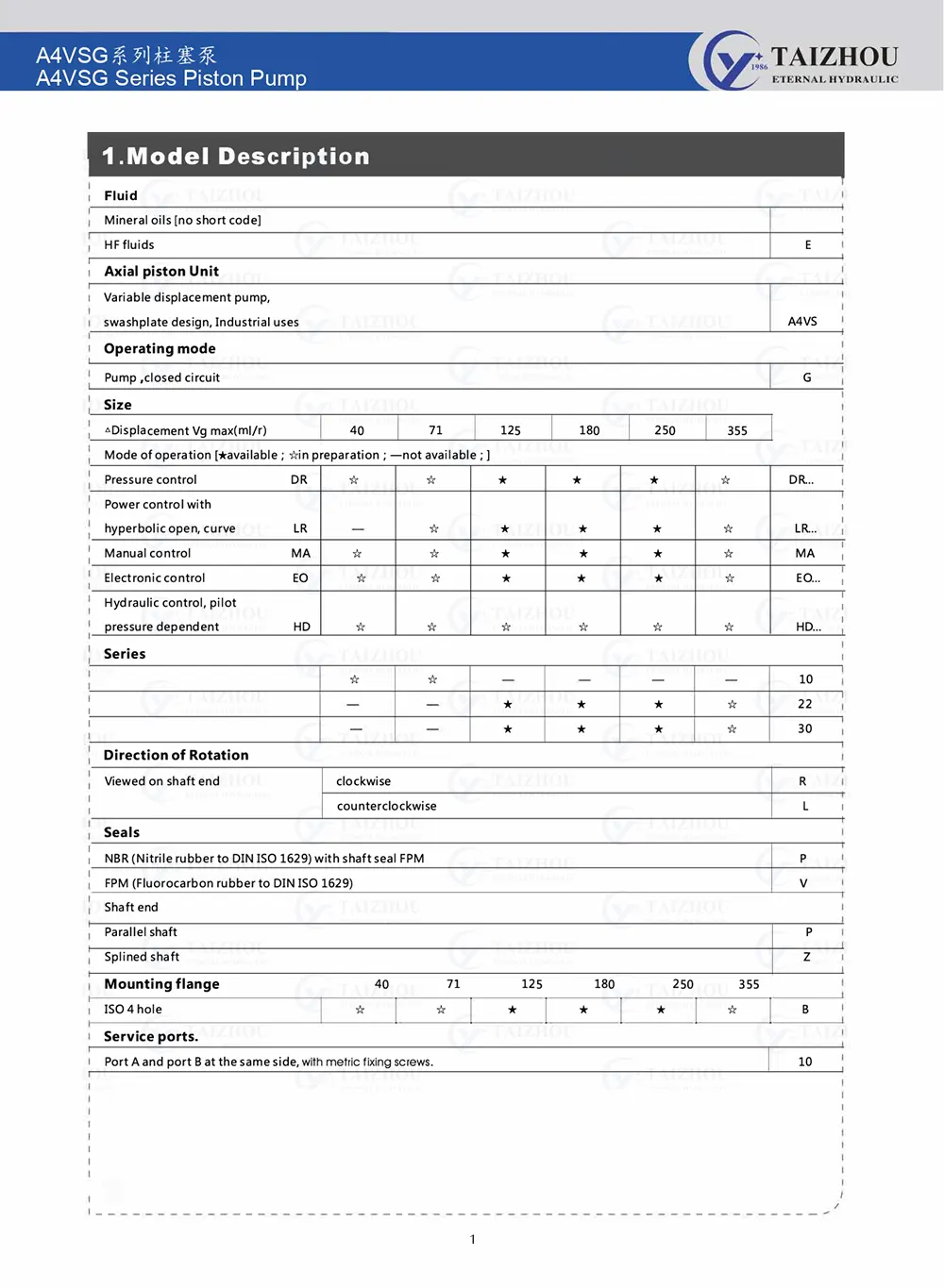

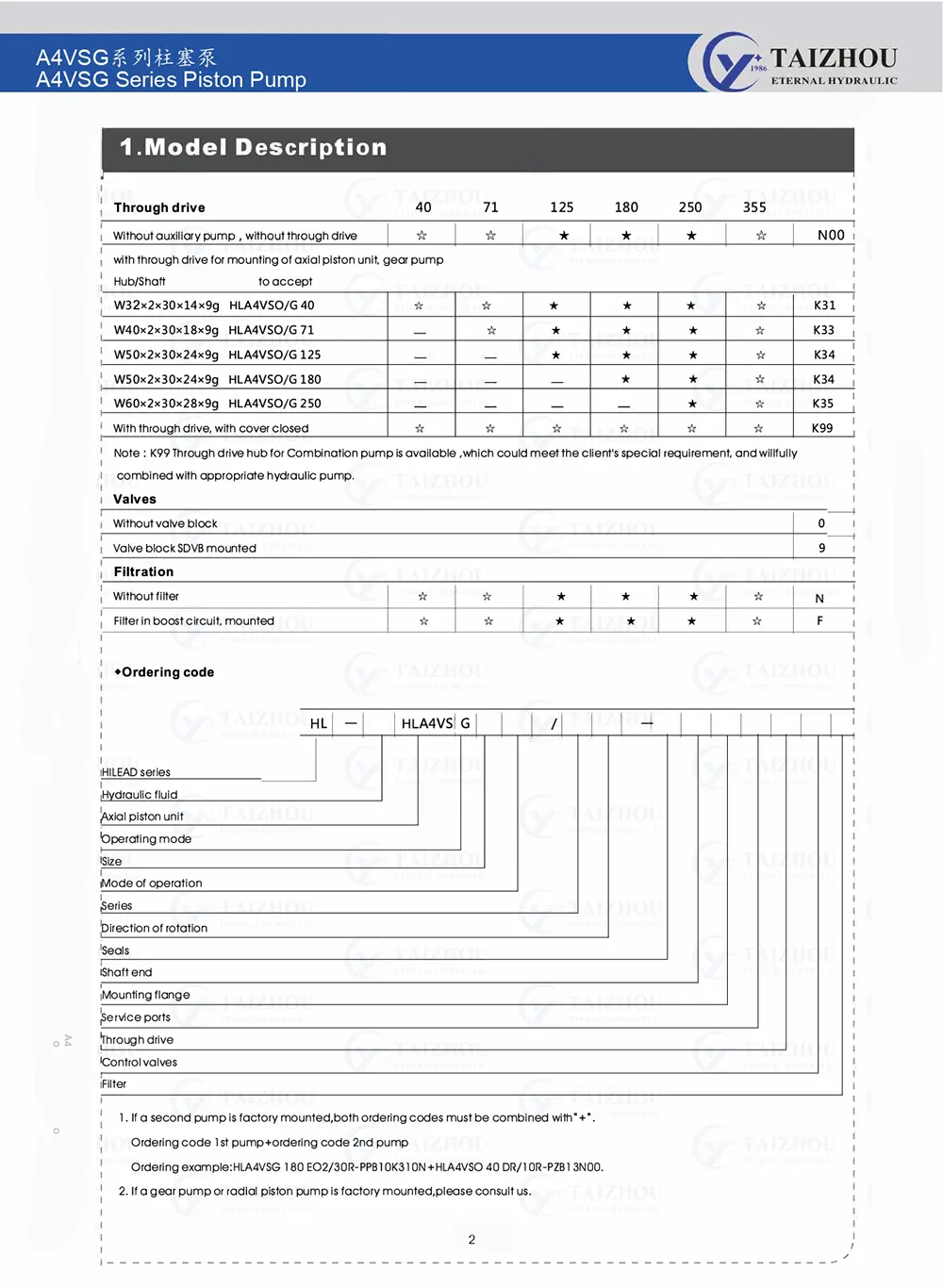

→A4VSG Серия 40 PDF

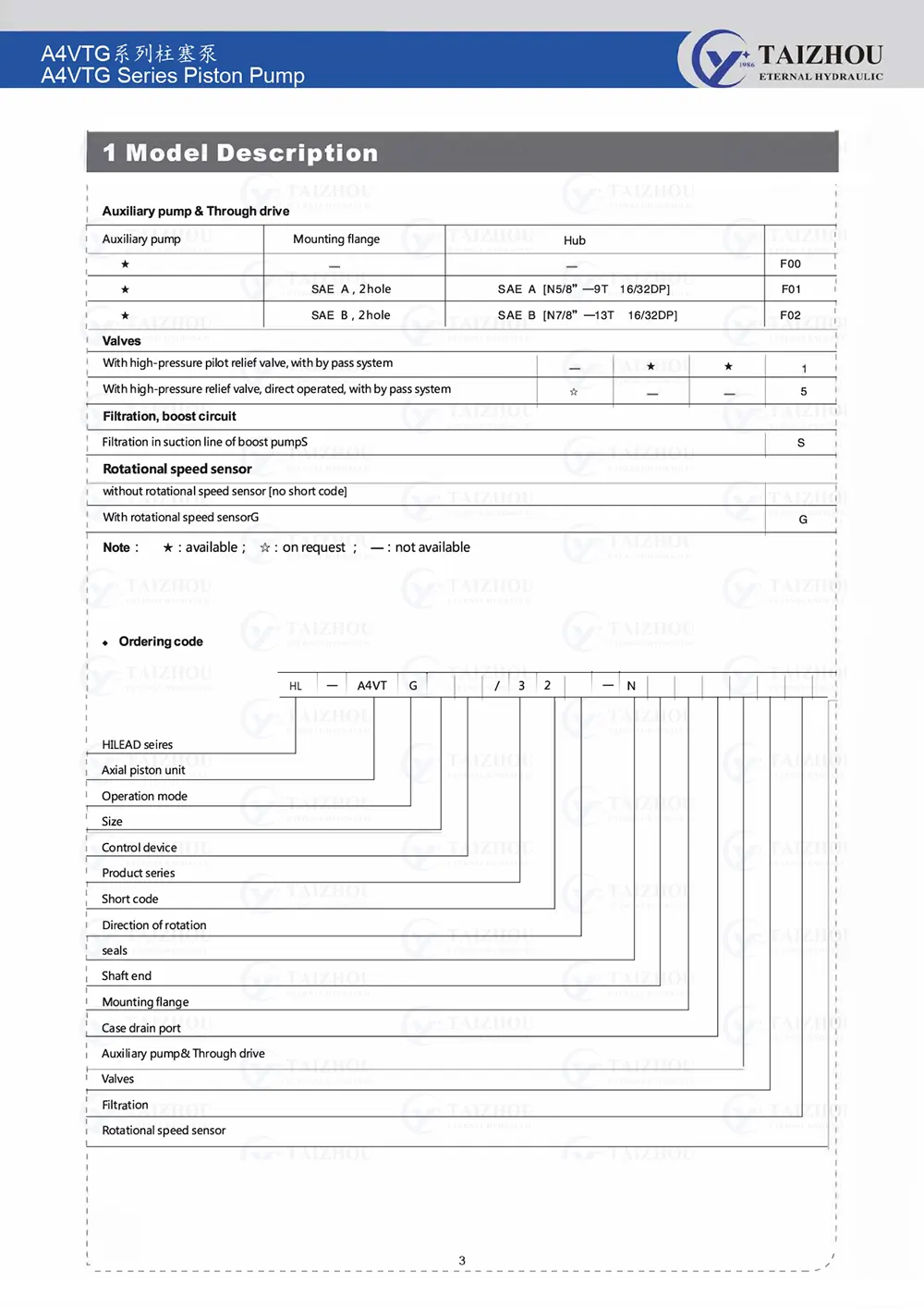

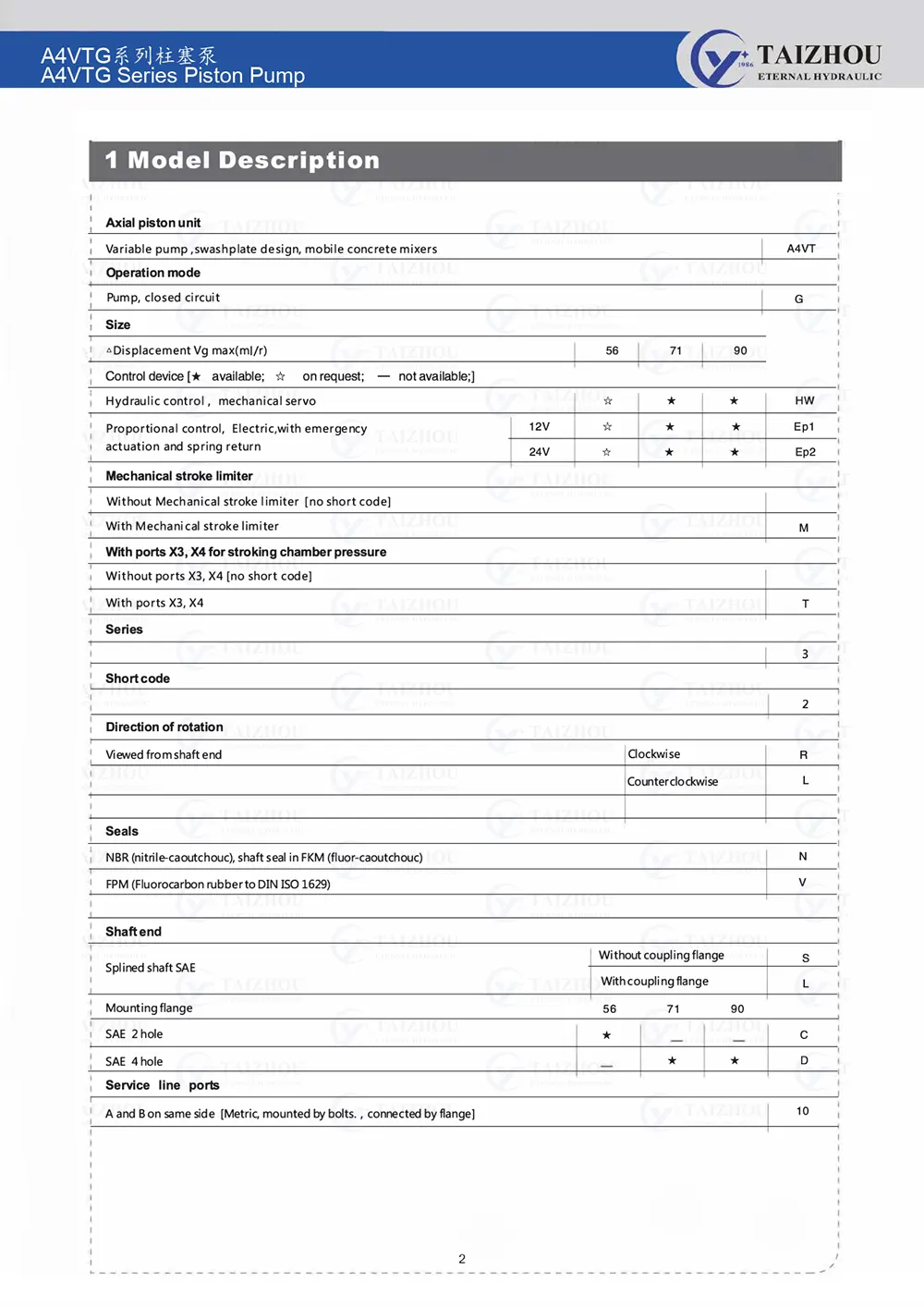

→A4VTG Серия PDF
→A4VSO Серия 10&11&30 PDF
Как работает насос A4VG?
Что касается аксиально-поршневого насоса, то с точки зрения его принципа работы мы можем думать о нем как о нескольких шприцах, работающих одновременно. Каждый поршень и цилиндр совместно образуют шприц. Количество шприцев зависит от количества плунжеров. . При этом в этих «шприцах» есть давление масла и давление. Принцип работы насоса A4VG также одинаков, но поскольку это закрытый поршневой насос с переменным рабочим объемом, его качающаяся шайба может пересекать нулевое положение для достижения изменения направления потока, что немного сложно реализовать.
— Подкачивающий насос подает управляющее масло. Клапан управления управляет смещением регулируемого поршня. Переменный поршень приводит в движение наклонную шайбу, изменяя угол поворота для достижения изменения рабочего объема насоса.
— Рабочий объем насоса пропорционален разнице управляющего давления масла между двумя поршнями регулируемого поршня;
— Контролируйте размер масла и управляющие сигналы, такие как электричество, жидкость и ручные сигналы;
— Запорный клапан на насосе ограничивает давление, при котором работает насос;
— Предохранительный клапан на насосе для обеспечения безопасности системы;
Главное управление насосом A4VG
В соответствии с различными типами регулирующих клапанов на насосе насос A4VG имеет различные режимы управления. Ниже приведены распространенные методы контроля:
— Ручное управление HW: Рабочий объем насоса пропорционален углу поворота рукоятки регулирующего клапана.
— Электрическое пропорциональное управление EP: рабочий объем насоса пропорционален текущему сигналу пропорционального соленоида.
— Тип гидравлического управления HD: Гидравлическое управление с пилотным управлением, рабочий объем насоса пропорционален пилотному давлению.
ЗАЯВЛЕНИЕ насос рексрот
Поршневые насосы широко используются в системах высокого давления, высокого расхода, высокой мощности и там, где необходимо регулировать поток, например, в мобильной и строительной технике, инженерных транспортных средствах, тяжелых строгальных станках, металлообработке и штамповке, станках, гидравлические прессы, нефтепромысловое оборудование, горно-металлургическое оборудование, морские и другие гидравлические системы.
