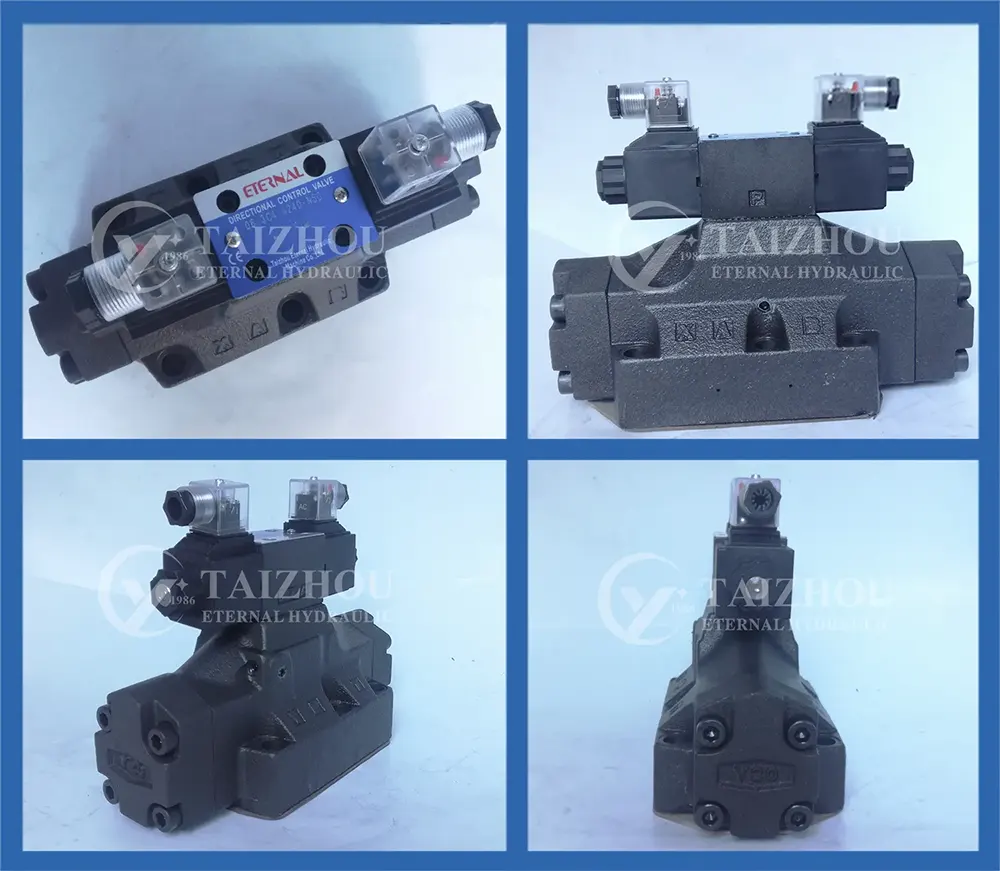

Вечный гидравлический электромагнитный распределительный клапан серии DSHG
Код модели
| F- | DSHG | -02 | -3 | B | 2 | -E | T | -D24 | -N | AB | K | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 特殊密封 Specical Seal |
系列号 Code of Series |
公称尺寸 Nominal Size |
位数 Number of Position |
滑阀弹簧安装形式 Spool Type |
滑阀机能 Spool Function |
控制形式 Pilot Connection |
泄油形式 Drain Connection |
线圈型号 Coil Model |
接线形式 Electric Connection |
行程调整 Stroke Adjustment |
旋扭 Additional Knob |
|
| F-使用磷酸酯剂 F- Phosph- ate ester fluid |
DSHG:电液换向阀 (板式连接) DSHG: Solenoid Conterolled pilot operated directional valve (Sub-plate mounting) |
04 | 3-3位 3-Three position |
C-弹簧回中 C-Spring centred |
2,3,4,40, 60,9,10, 12 |
无-内控 E-外控None- internal pilot E-External pilot |
无-外泄 E-内泄 None- External drain E-internal drain |
AC: A110 A220DC: D12, D24AC-DC： R100 R200 |
Z6-接线盒式 None- Terminal box typeZ5-插入式 N-Plug-in ConnectorZ5L-带指 示灯的插入 N1-Plug-in Connector with indicator |
AB-两侧 A-A侧 B-B侧AB-Both side A-A side B-B side |
K-附加旋扭无-不加旋扭 K-With knob None-Without knob |
|
| 2-2位 2-Two position |
N-无弹簧 B-弹簧复位 N-No Spring B-Spring offset |
2,3,4,40 | ||||||||||
| 06 | 3-3位 3-Three position |
H-压力回中 C-弹簧回中 H-Pressure centred C-Spring centred |
2,3,4,40, 60,9,10, 12 |
|||||||||
| 10 | 2-2位 2-Two position |
N-无弹簧 B-弹簧复位 N-No Spring B-Spring offset |
2,3,4,40 | |||||||||

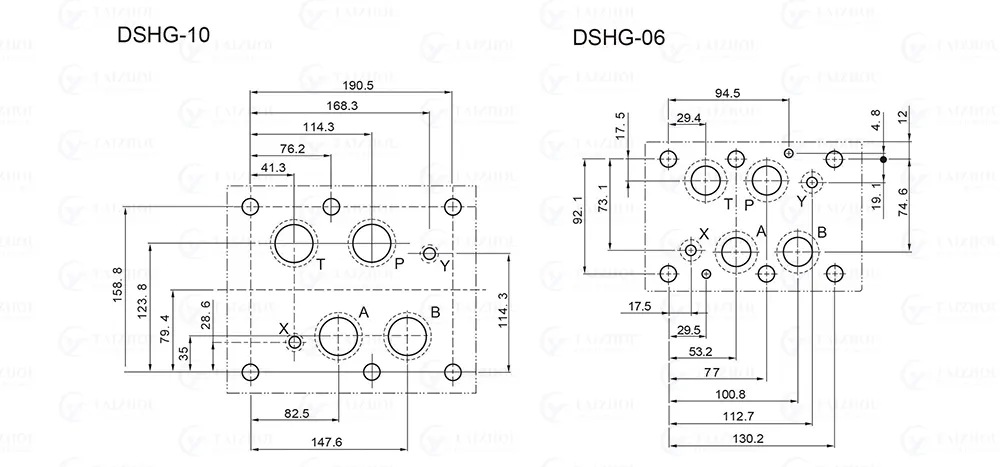

Измерение
Технические данные
| Model | DSHG-04 | DSHG-06 | DSHG-10 | ||
|---|---|---|---|---|---|
| Max.flow rate (l/min) | 300 | 500 | 1100 | ||
| Working pressure (MPa) | A,B,P port | 31.5 | |||
| T port | External drain | 25 | |||
| Internal drain | 16(DC) 10(AC) | ||||
| Y port | External control | 16(DC) 10(AC) | |||
| Max. operating pressure (MPa) | 25 | ||||
| Weight (kgs) | Pilot valve with single solenoid |
Plug-in connector:1.5 Wire box: 1.8 | |||
| Pilot valve with double solenoids |
Plug-in connector:2.2 Wire box: 2.5 | ||||
| DHG valve | 7.3 | 16.5 | 39.5 | ||
→ Все гидравлические клапаны (версия Compele) PDF
Похожий товар
→ Направленный клапан
→ Модульный клапан
→Клапан давления
→Пропорциональный клапан
→Расходной клапан
Особенность
* Эти клапаны состоят из пилотного клапана с электромагнитным управлением и вспомогательного клапана с пилотным управлением. Когда на соленоид подается питание, управляющий клапан направляет поток на золотник ведомого клапана, тем самым изменяя направление потока в гидравлическом контуре.
* Высокое давление с высоким расходом. Высокое давление [31,5 МПа (4570 фунтов на квадратный дюйм)], при котором высокий расход означает компактную конструкцию системы.
* Более низкий перепад давления. Энергосбережение системы увеличилось, так как перепад давления каждого клапана был значительно уменьшен.
