картридж для пластинчатого насоса PV2R — Eternal Hydraulic
картридж для пластинчатого насоса PV2R: Лопастной насос PV2R типа Yuken разработан на основе оригинального лопастного насоса Yuken, все присоединительные размеры и комплект картриджей могут быть заменены оригинальными насосами Yuken, с улучшенной конструкцией и производительностью, более высокой эффективностью, меньшим уровнем шума и пульсаций, более длительным сроком службы и т. д.
КОД МОДЕЛИ Комплекта картриджей PV2R
| 产品型号 Model | 理论排量
Displacement (mL/r) |
最高压力 Max.Pressu re(M Pa) | 允许转速S | Deed (r/min) | 质量
Weight (kg) |
||
| 高压用特定油
Special Oil |
液压油
Antiwear Oil |
普通液压油
Common Oil |
最低Min. | 最高Max. | |||
| PV2R1-6 | 5.8 | 21 | 17.5 | 16 | 750 | 1800 (1200) | 9 |
| PV2R1-8 | 8.0 | ||||||
| PV2R1-10 | 9.4 | ||||||
| PV2R1-12 | 12.2 | ||||||
| PV2R1-14 | 13.7 | ||||||
| PV2R1-17 | 16.6 | ||||||
| PV2R1-19 | 18.6 | ||||||
| PV2R1-23 | 22.7 | ||||||
| PV2R1-25 | 25.3 | ||||||
| PV2R1-28 | 28.1 | ||||||
| PV2R1-31 | 31.0 | ||||||
| PV2R2-26 | 26.6 | 21 | 17.5 | 14 | 600 | 1800 (1200) | 18.5 |
| PV2R2-33 | 33.3 | ||||||
| PV2R2-41 | 41.3 | ||||||
| PV2R2-47 | 47.2 | ||||||
| PV2R2-53 | 52.5 | ||||||
| PV2R2-59 | 58.2 | ||||||
| PV2R2-65 | 64.7 | ||||||
| PV2R2-75* | 74.6 | 20 | |||||
| PV2R3-52 | 52.2 | 21 | 17.5 | 14 | 600 | 1800 (1200) | 31 |
| PV2R3-60 | 59.6 | ||||||
| PV2R3-66 | 66.3 | ||||||
| PV2R3-76 | 76.4 | ||||||
| PV2R3-85 | 85 | ||||||
| PV2R3-94 | 93.6 | ||||||
| PV2R3-116 | 115.6 | 17.5 | 16 | ||||
| PV2R3-125 | 122.2 | 1200 | 32 | ||||
| PV2R3-136 | 136 | ||||||
| PV2R3-153 | 153 | #34 | |||||
| PV2R4-136 | 136.0 | 17.5 | 17.5 | 14 | 600 | 1800 | 75 |
| PV2R4-153 | 153.0 | ||||||
| PV2R4-184 | 184.0 | ||||||
| PV2R4-200 | 201.0 | ||||||
| PV2R4-237 | 237.0 | ||||||

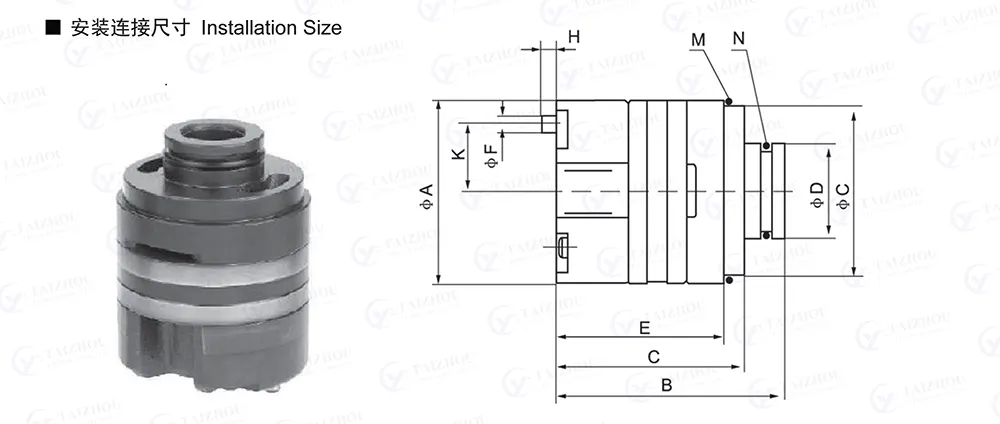

УСТАНОВОЧНЫЙ РАЗМЕР
| 系列号 Models | A | B | C | D | E | F | G | H | K | M | N |
| PV2R1 | 68 | 84 | 70 | 35 | 62 | 6 | 62.7 | 5 | R25 | 59.4X3.1 | 29.4X3.1 |
| PV2R2 | 90 | 109 | 93 | 52 | 82 | 6 | 84.7 | 5 | R36 | 84.4X3.1 | 45.7X3.5 |
| PV2R3 | 120.5 | 127.5 | 106 | 72 | 94 | 8 | 115 | 8 | R48 | 114.4X3.1 | 65.0X3.5 |
| 系列号 Models | 转子内花键齿廓参数 Spline teeth No. in rotor | |||||
| 模数
Modulus |
齿数
No. of teeth |
标准压力角
Standard angle |
大径
Major diameter |
小径
Minor diameter |
（节径圆）弧齿槽宽
Space width |
|
| PV2R1 | 0.75 | 24 | 45° | 19.050 | 17.550 | 1.328 |
| PV2R2 | 1.0 | 24 | 45° | 25.400 | 23.400 | 1.771 |
| PV2R3 | 1.0 | 28 | 45° | 29.400 | 27.400 | 1.771 |
Заявление
широко используется в строительной технике, горнодобывающей технике, резиновом и пластиковом оборудовании, обувном оборудовании, оборудовании для литья под давлением, металлургическом оборудовании, металлорежущем оборудовании и всех типах гидравлических систем.
